超导磁体电源主要用于给超导磁体供电，由于超导磁体需要产生稳定度较高的磁场，所以需要通过恒定的电流对磁体进行激磁和去磁操作，要求电源具有超高的稳定度和较低的纹波噪声。其次超导磁体应用需要产生比较精确的磁场故要求电源具有超高的分辨率和精度。
在线客服
扫一扫
产品详情超导磁体电源主要用于给超导磁体供电，由于超导磁体需要产生稳定度较高的磁场，所以需要通过恒定的电流对磁体进行激磁和去磁操作，要求电源具有超高的稳定度和较低的纹波噪声。其次超导磁体应用需要产生比较精确的磁场故要求电源具有超高的分辨率和精度。再次由于超导磁体的电感量大，磁场强度大需要激励的电流较大，故对电流上升和下降的斜率控制要求较高。其次磁体电感量大，激励电流大导致磁体储存的能量较大，在电流突变的情况下会产较高的电压，故需要在磁体回路出现断路等异常情况下对磁体能量释放提供有效的保护，避免出现高压击穿导致的设备损坏。综上所述超导磁体电源需要具备以下几个功能块AC-DC变换、电压电流采集模块、恒流斜率控制模块、失超保护模块。
产品主要应用领域有磁共振成像(MRI)、磁浮列车、超导电动机、电力输电等。

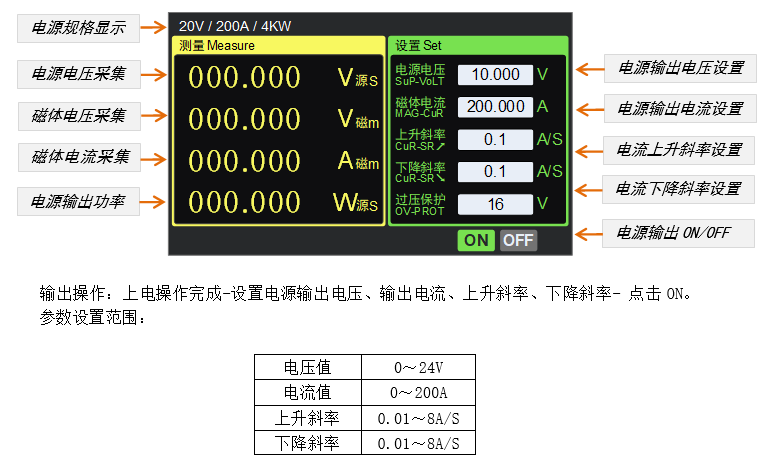

显示及功能
技术指标对比
超导磁体电源功能详细技术指标
产品型号
S656A-20-200
SMS240C-HV-4Q-T
主要规格
输出电流
±200A
±240A
输出电压
0～20V
0～15V
设定分辨率
16 bit
20 bit
输出电流
电流设定范围
±200A
±240A
电流设定分辨率
4mA (16 bit)
0.23mA (20 bit)
电流设定精度
20mA(0.01%万分之一)
0.23mA(0.0001%百万分之一)
电流显示精度
4mA (16 bit)
7.3mA (15 bit)
读取分辨率（USB）
4mA (16 bit)
0.46mA (19 bit)
电流输出稳定度
50- 100ppm/K
3 - 5 ppm/K
电流输出噪声
< 50mA
< 10mA
剩余电流典型值
20mA
5mA
极性切换时间
< 1 ms
< 1 ms
电流斜率
(0.002～10)A/S
改为(0.02～10)A/S
10 to 100,000 seconds, Zero to full output in 65
logarithmic steps
输出电压
电压设定范围
0～20V
0～15V
电压设定分辨率
5mV(12 bit)
59mV (8 bit)
电压设定精度
20mV(0.1%千分之一)
59mV （0.4%千分之四）
通信接口
电脑通信
RS485
USB as standard
其他接口
供电要求
输入功率
4500VA
4500 VA
输入电压
三相四线AC230V±10% 50/60Hz
3-phase 230 V

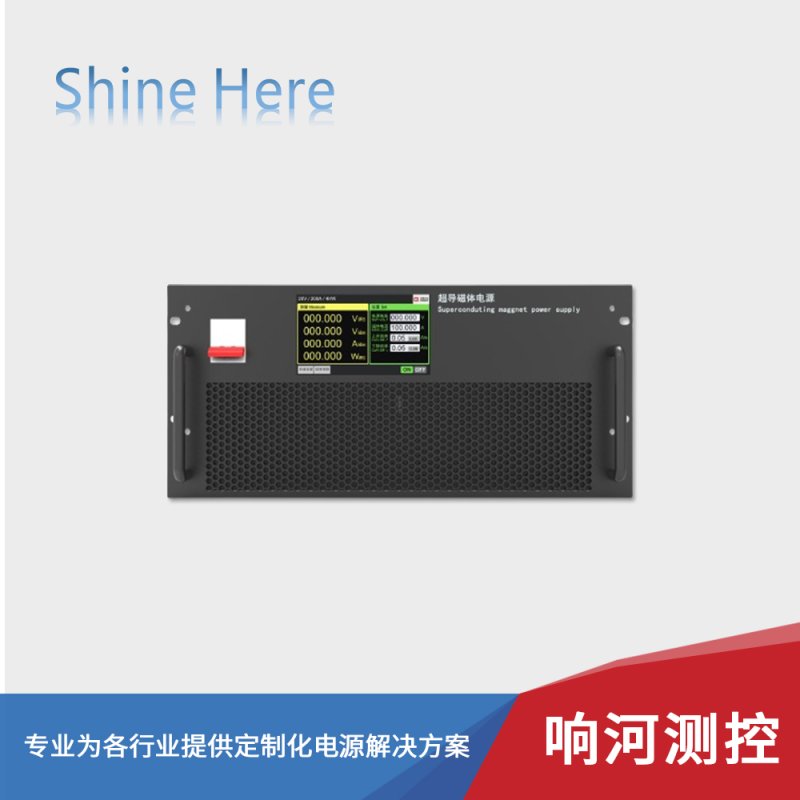

产品外观
尺寸
482.6mm(W)x177.0mm(H)x662.2mm(L)（4U/19寸）
重量
30kg

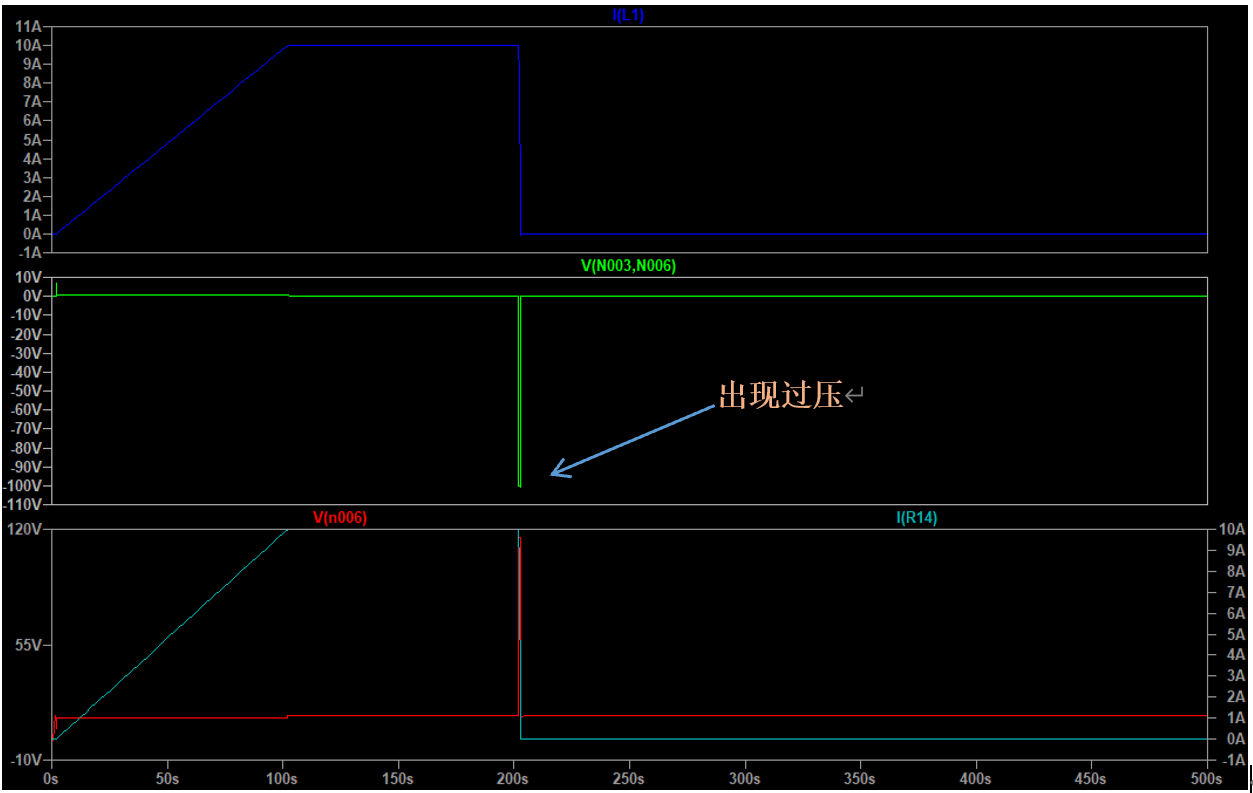

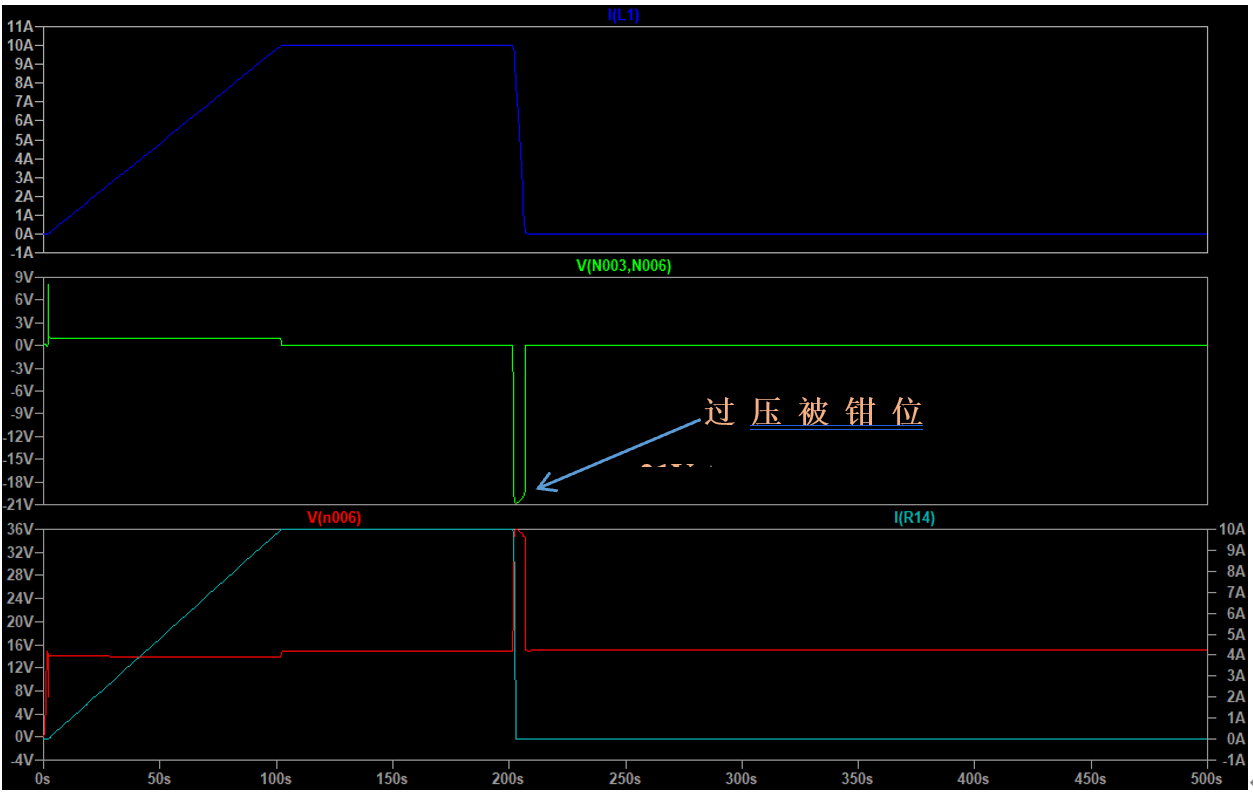

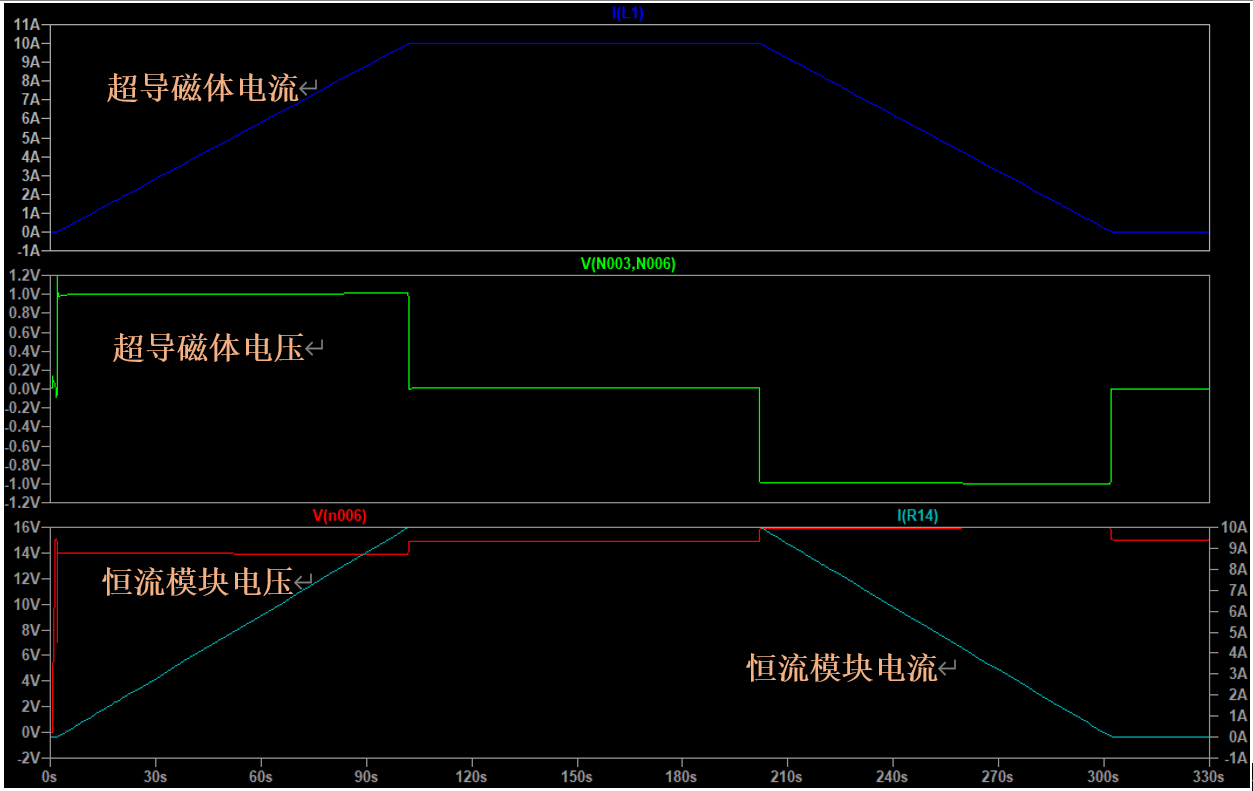

仿真波形
产品详情超导磁体电源主要用于给超导磁体供电，由于超导磁体需要产生稳定度较高的磁场，所以需要通过恒定的电流对磁体进行激磁和去磁操作，要求电源具有超高的稳定度和较低的纹波噪声。其次超导磁体应用需要产生比较精确的磁场故要求电源具有超高的分辨率和精度。再次由于超导磁体的电感量大，磁场强度大需要激励的电流较大，故对电流上升和下降的斜率控制要求较高。其次磁体电感量大，激励电流大导致磁体储存的能量较大，在电流突变的情况下会产较高的电压，故需要在磁体回路出现断路等异常情况下对磁体能量释放提供有效的保护，避免出现高压击穿导致的设备损坏。综上所述超导磁体电源需要具备以下几个功能块AC-DC变换、电压电流采集模块、恒流斜率控制模块、失超保护模块。
产品主要应用领域有磁共振成像(MRI)、磁浮列车、超导电动机、电力输电等。
显示及功能
技术指标对比
超导磁体电源功能详细技术指标
产品型号
S656A-20-200
SMS240C-HV-4Q-T
主要规格
输出电流
±200A
±240A
输出电压
0～20V
0～15V
设定分辨率
16 bit
20 bit
输出电流
电流设定范围
±200A
±240A
电流设定分辨率
4mA (16 bit)
0.23mA (20 bit)
电流设定精度
20mA(0.01%万分之一)
0.23mA(0.0001%百万分之一)
电流显示精度
4mA (16 bit)
7.3mA (15 bit)
读取分辨率（USB）
4mA (16 bit)
0.46mA (19 bit)
电流输出稳定度
50- 100ppm/K
3 - 5 ppm/K
电流输出噪声
< 50mA
< 10mA
剩余电流典型值
20mA
5mA
极性切换时间
< 1 ms
< 1 ms
电流斜率
(0.002～10)A/S
改为(0.02～10)A/S
10 to 100,000 seconds, Zero to full output in 65
logarithmic steps
输出电压
电压设定范围
0～20V
0～15V
电压设定分辨率
5mV(12 bit)
59mV (8 bit)
电压设定精度
20mV(0.1%千分之一)
59mV （0.4%千分之四）
通信接口
电脑通信
RS485
USB as standard
其他接口
供电要求
输入功率
4500VA
4500 VA
输入电压
三相四线AC230V±10% 50/60Hz
3-phase 230 V

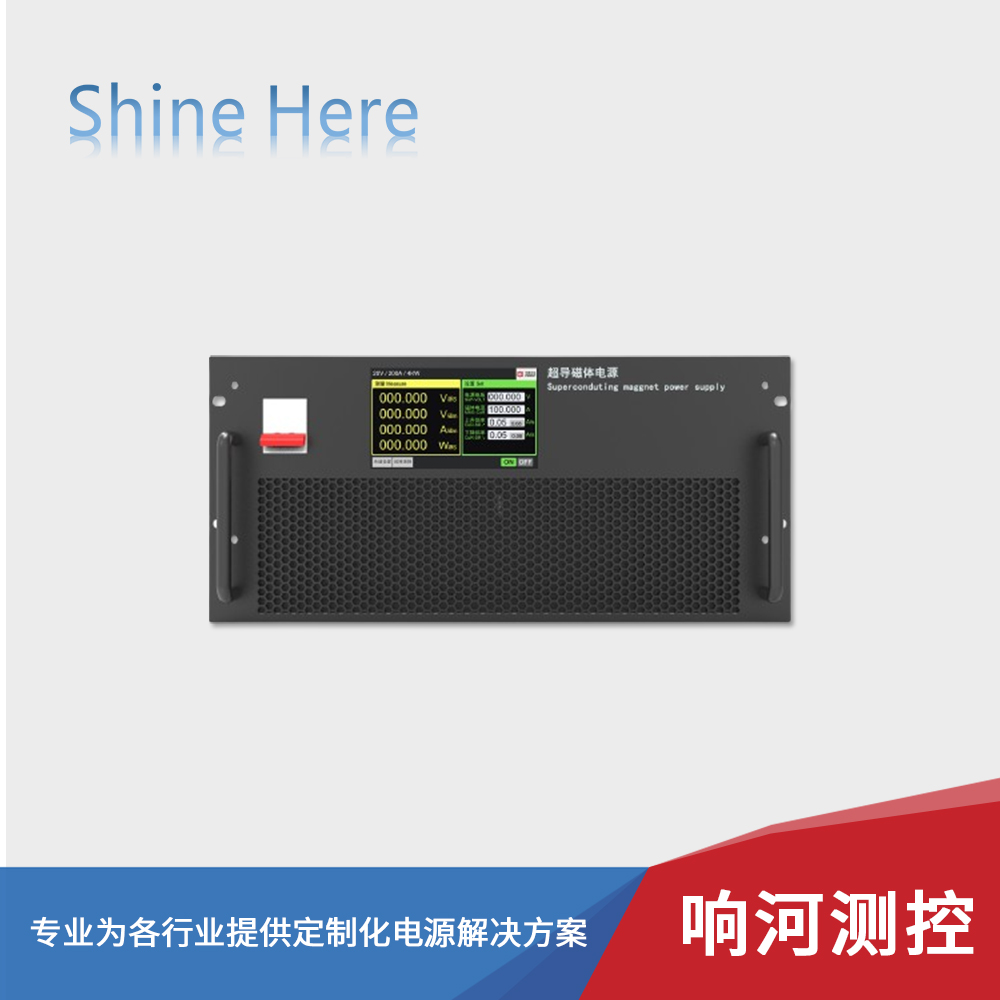

产品外观
尺寸
482.6mm(W)x177.0mm(H)x662.2mm(L)（4U/19寸）
重量
30kg
仿真波形
