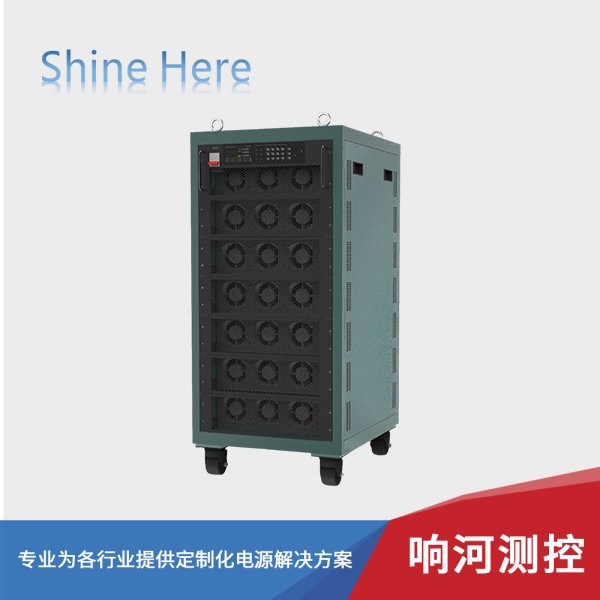

S860系列大功率直流可编程电子负载，具有功率密度高、带载范围广、动态响应快、测试功能丰富、可靠性高等优点。S860主要是供伺服器电源、A/D电源供应器、功率电子元件、动力电池、铅蓄电池、超级电容、直流充电桩、车载充电机及一些电力电子元件等产品测试应用。

S860系列分为150V、600V、1200V三种电压规格，功率范围由2kW至60kW，单台负载的较大电流可达2400A。通过并机，较大功率可扩展至600kW。

SEQ功能允许设置每一单步的带载模式和斜率。Auto功能独有的智能开启方法可以显著提高测试效率。DCR功能依据直流内阻测试法测量电池内阻。Discharge功能用于对电池进行放电，支持多重放电条件。Timing功能用于测量时间，范围由100us至86400s。

智能风扇控制算法，能有效保护负载，提高测试精度，同时降低噪音，提升用户的使用舒适度。OVP、OCP、OPP、LVP等保护功能，全方面保护负载，大幅提高产品可靠性，是工程测试及自动测试系统整合值得信赖的产品。

特点

高功率密度：6kW/3U

电流范围：100A/kW(150V)，70A/kW(600V)，40A/kW(1200V)

电压范围：150V、600V、1200V

电流精度(0.05%+0.05%F.S.)

电压精度(0.025%+0.025%F.S.)

采样速率高达500kHz

高达1kHz传输电压、电流采样数据至上位机

支持主/从并机，功率可达600kW

带载模式CC、CV、CR、CP、CV+CC、CR+CC、CP+CC

短路模拟，功率瞬时放大2倍

50个序列文件，每个文件100步，支持链接和循环

50个自动文件，每个文件20步，支持智能启动

具有OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能

时间测量，(Vpk+/-)测量功能

OVP、OCP、OPP、OTP等多方位保护功能

电压远端补偿

彩色液晶显示屏，支持中英文

RS232、LAN、GPIB、RS485、CAN通讯接口

SCPI与Modbus通讯协议

选型

所有型号未一一列出，如有需求，请联系厂商。

应用

高功率密度与瞬时功率加倍

S860系列可编程电子负载搭载了高性能控制处理器(168MHz)，有较佳的速度与控制性能。超高功率密度(6kW@4U)可省下许多空间，超高电压精度(0.025%+0.025%F.S.)与电流精度(0.05%+0.05%F.S.)可确保测量准确性。

瞬时功率加倍可在短时间内以超过2倍额定功率能力带载。此功能的应用较大增加了产品的适应性。满足同等功率电源的瞬间过功率测试需求。

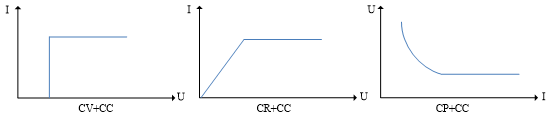

基本带载模式

S860系列电子负载具有恒电流、恒电压、恒电阻与恒功率4种基本带载模式，可满足大量的测试需求。例如，恒电流与恒电阻可测量待测物在不同的负载情况下，输出电压是否维持稳定输出。对于充电器或充电桩，恒电压模式可以改变待测物的输出电压，以检测输出电流是否正确。恒功率模式则是模拟电子设备拉载行为的较佳选择之一。

动态带载模式

超快的电流环路响应，能够实现高达50kHz的电流动态拉载测试。可大量应用于不同类型的开关电源AC-DC、DC-DC的瞬态响应测试，以及瞬间高斜率大电流耐受性测试。

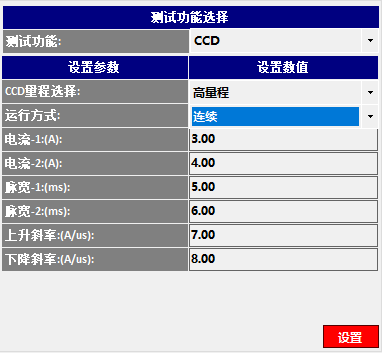

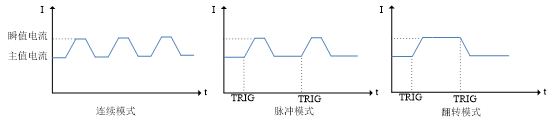

动态电流(CCD)可设置参数包括：运行模式、主值电流、主值脉宽、瞬值电流、瞬值脉宽、上升斜率与下降斜率。运行模式有连续、脉冲与翻转。

时间测量功能

时间测量功能用于测量起始信号到结束信号之间的时间。被测信号包括输入电压、输入电流和外部电平信号。类似示波器一样，可选择触发方向(上升或下降)，可设置触发数值(电压或电流)。

直流内阻测试功能

直流内阻测试功能参考了IEC-61960测试标准，不只可以设置两个拉载电流，还可以调整不同电流下的拉载时间。该功能可大量应用于测试电池直流等效内阻，具有很高的准确度，多次测量也能保证良好的重复精度。

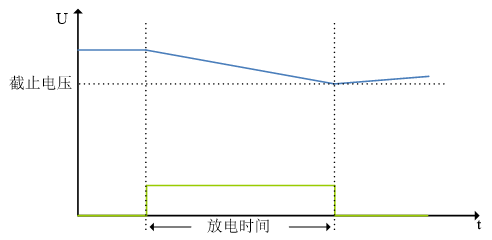

直流内阻的计算方法：

正玄波动态负载

S860系列具备独特的正玄波带载电流，可让使用者设置电流峰值、电流谷值及正玄波频率。此正弦波电流带载功能可应用在D/D及伺服器电源供应器与燃料电池的直流內阻(DCIR)测试上。

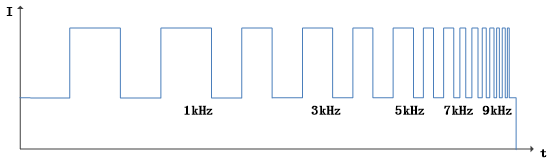

动态变频扫描

动态变频扫描功能，可线性改变带载电流的频率，较高可达50kHz，此功能可测量被测物在较坏情況下的较大/较小电压峰值。动态变频扫描功能的采样速率为250kHz。动态变频扫描负载功能可模拟各种不同负载的情況，能有效测试各类电源在不同频率下的动态响应，满足大部分使用者的需求。

复合操作模式

S860系列具有CV+CC、CR+CC和CP+CC三种复合操作模式。使用者根据自己的需求，设置电流限制值，避免在测试过程中出现带载电流过大而损坏被测物。其中CV+CC模式可应用于电池的放电测试;CR+CC模式可应用于车载充电机电压限制和电流限制精度测试。

过电流与过功率测试

设计电源时，为保证使用者的安全并提高电源的可靠性，过电流测试和过功率测试往往是必要的。S860系列的过电流与过功率测试功能，可提供使用者自行设定步进电流或步进功率来进行电源的过电流或过功率测试，并自动判定测试结果为Pass或Fail，测试过程中的较大电流值(Imax)和较大功率值(Pmax)也会自动显示在屏幕上面，能帮助使用者不用示波器即可验证所设计的过电流与过功率机制是否正确，更能减少许多测试时间。

电池放电测试

对于电池放电测试，S860系列提供了三种放电模式：恒电流、恒电阻和恒功率模式。通过设定截止电压、截止电量(0～999999Ah)与截止时间(0～360000s)，让电子负载能正确地停止带载，确保电池不会因过度放电而损坏。除此之外，在测量方面，可测量电池的放电电量(Ah、Wh)和放电时间。

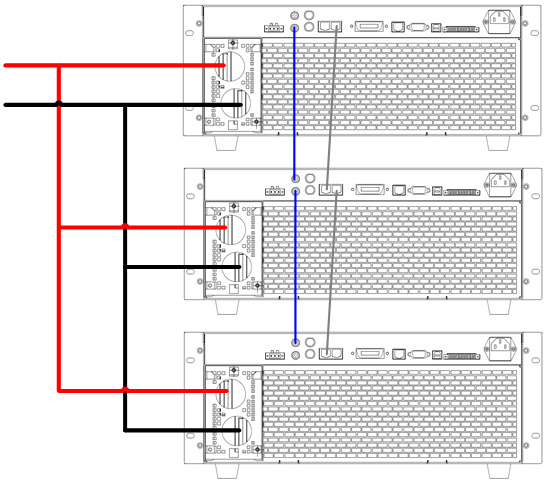

主/从并机

S860系列具有主/从并机模式，当负载功率需求增加时，所有同电压规格的型号，均可通过主从并联的方式达到所需的电流及功率。在主从并机模式下，所有设定成主/从控制的电子负载形同一个单一的负载，使用者只需在主负载上编程电流，主负载会自动计算并将电流按比例分配至其它从负载，如此可简化使用者的操作步骤。

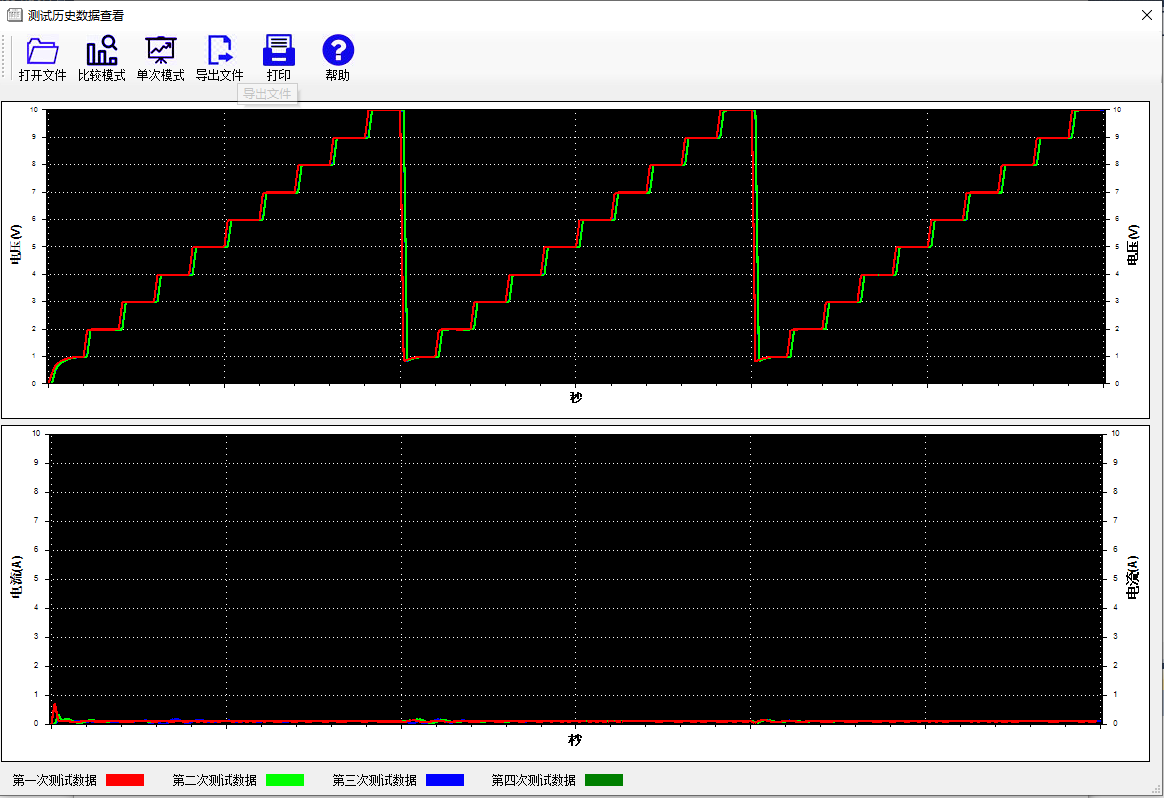

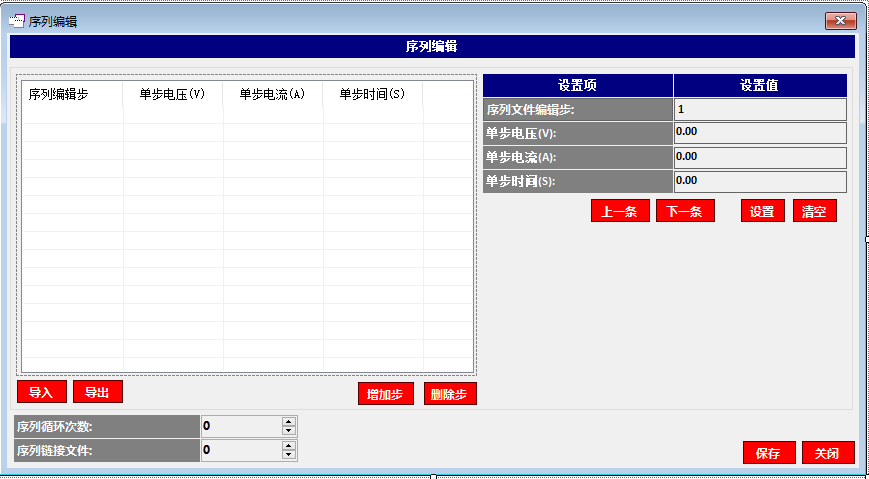

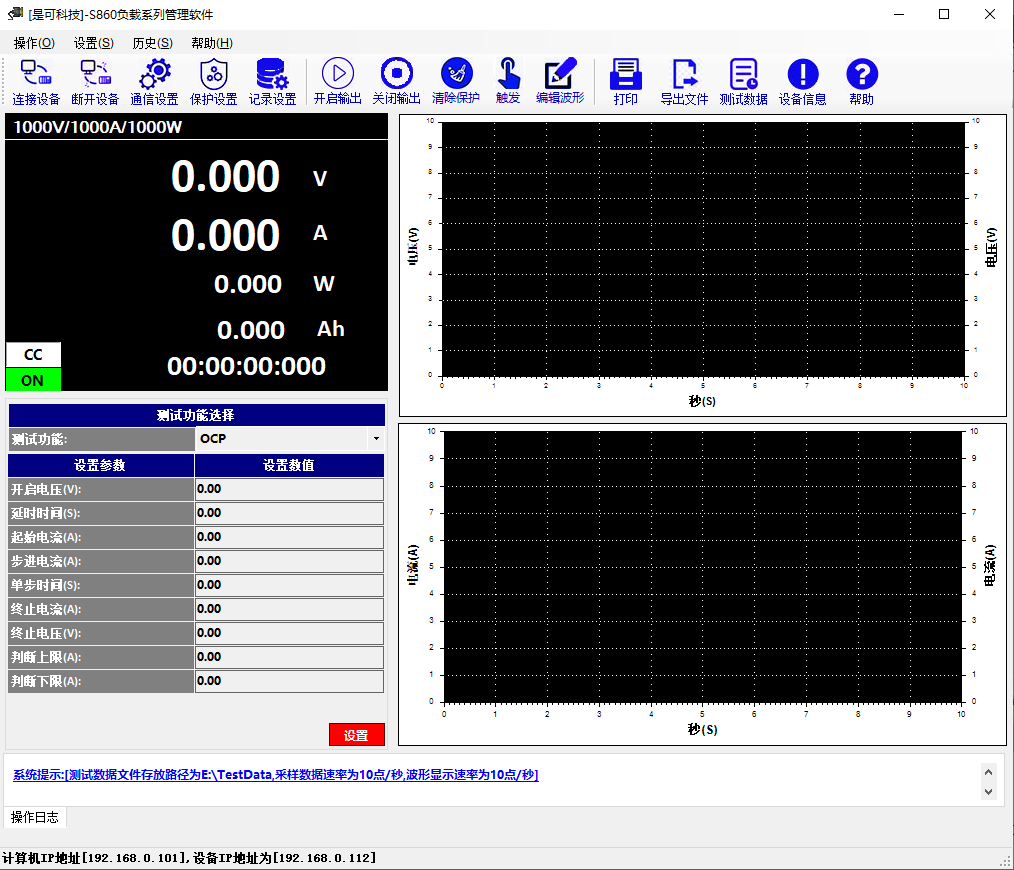

图形化上位机软件

除了通过前面板操作负载外，还可以使用上位机软件来控制。友善的图形化操作界面，覆盖了负载的所有操作，让操作者轻松上手。
