XHB220-4000T模块为多功能双向电源模块，采用数字控制技术，集成并网逆变和离网逆变功能，具备 CAN通讯功能，超宽输入电源频率自适应功能（40Hz~70Hz），支持交流70Vac~246Vac宽范围输入。具有高效率、高功率密度、高可靠性、较低噪音等优点
在线客服
扫一扫
产品详情模块介绍
XHB220-4000T模块为多功能双向电源模块，采用数字控制技术，集成并网逆变和离网逆变功能，具备 CAN通讯功能，超宽输入电源频率自适应功能（40Hz~70Hz），支持交流70Vac~246Vac宽范围输入。具有高效率、高功率密度、高可靠性、较低噪音等优点。
型号说明
型号说明
产品系列名
双向电源
输出功率
离网逆变
XHB220-4000T
DP
B
4000W
T

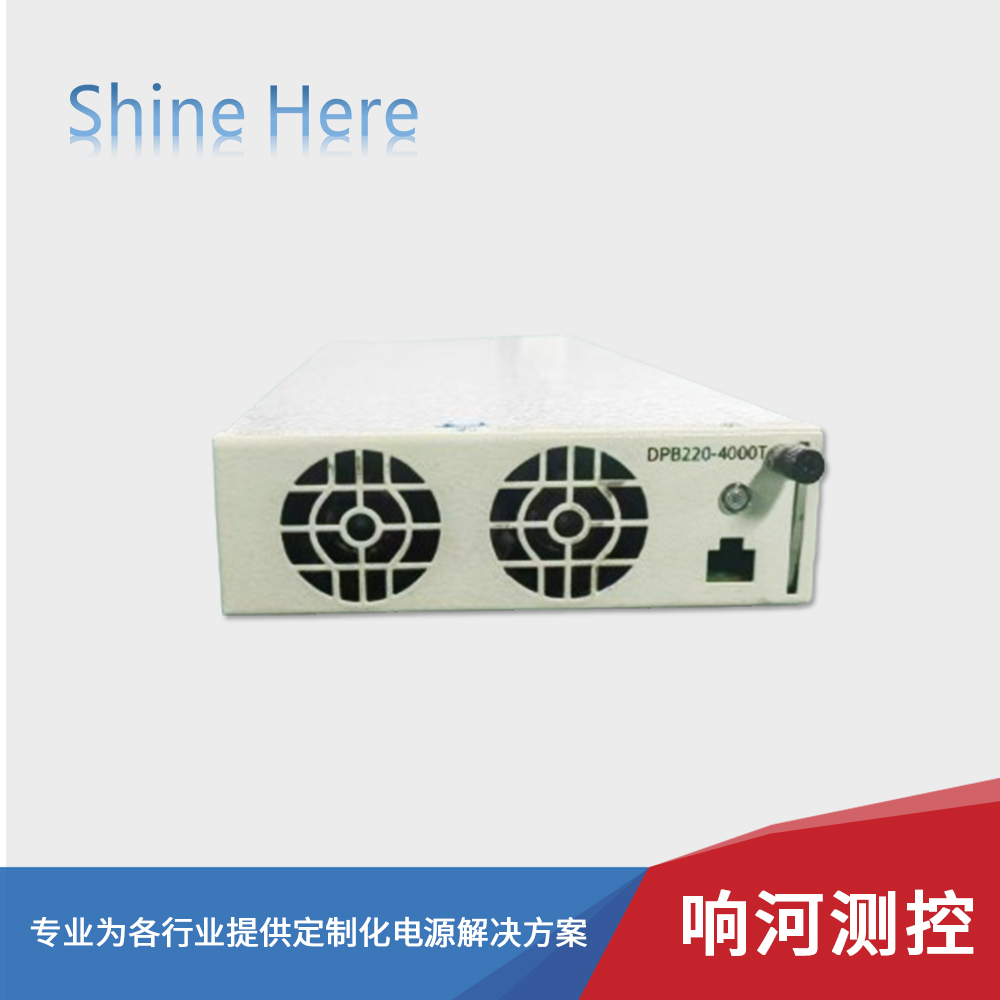

结构

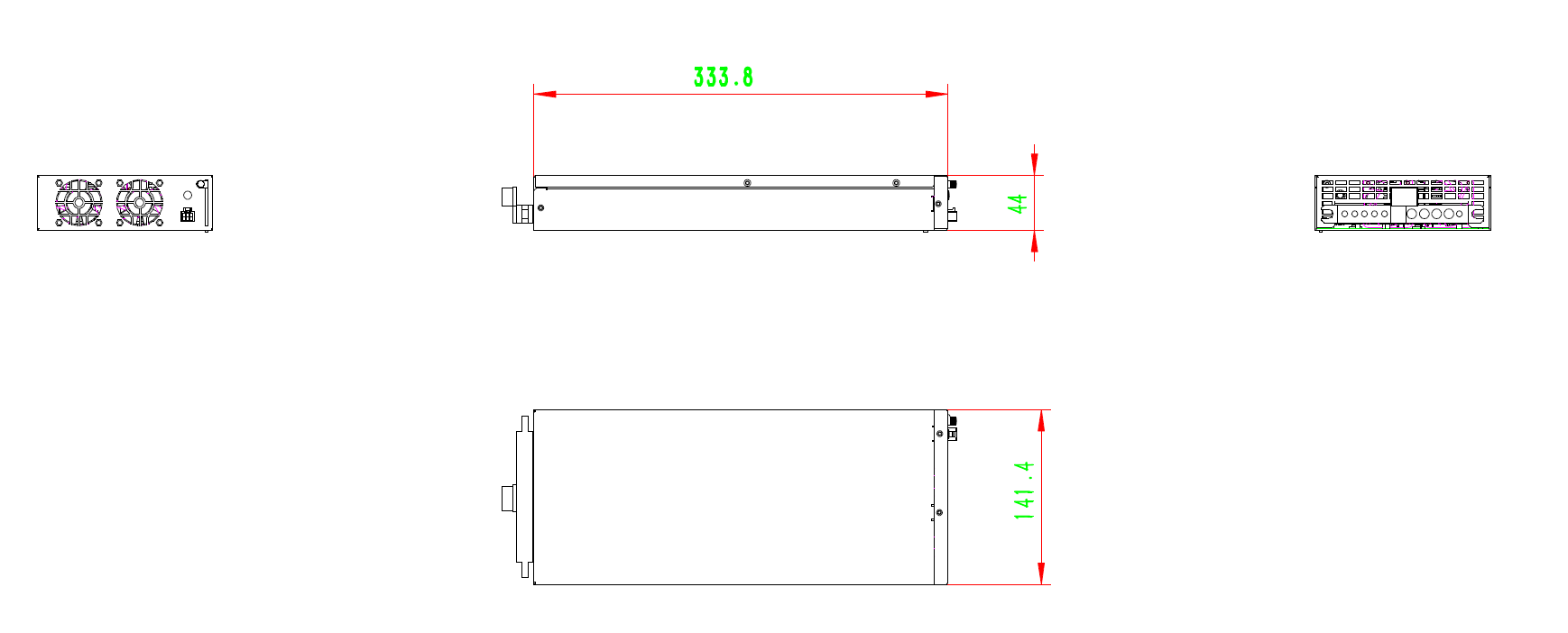

外观结构：44mm（高）×141.4mm（宽）×333.8mm（深）

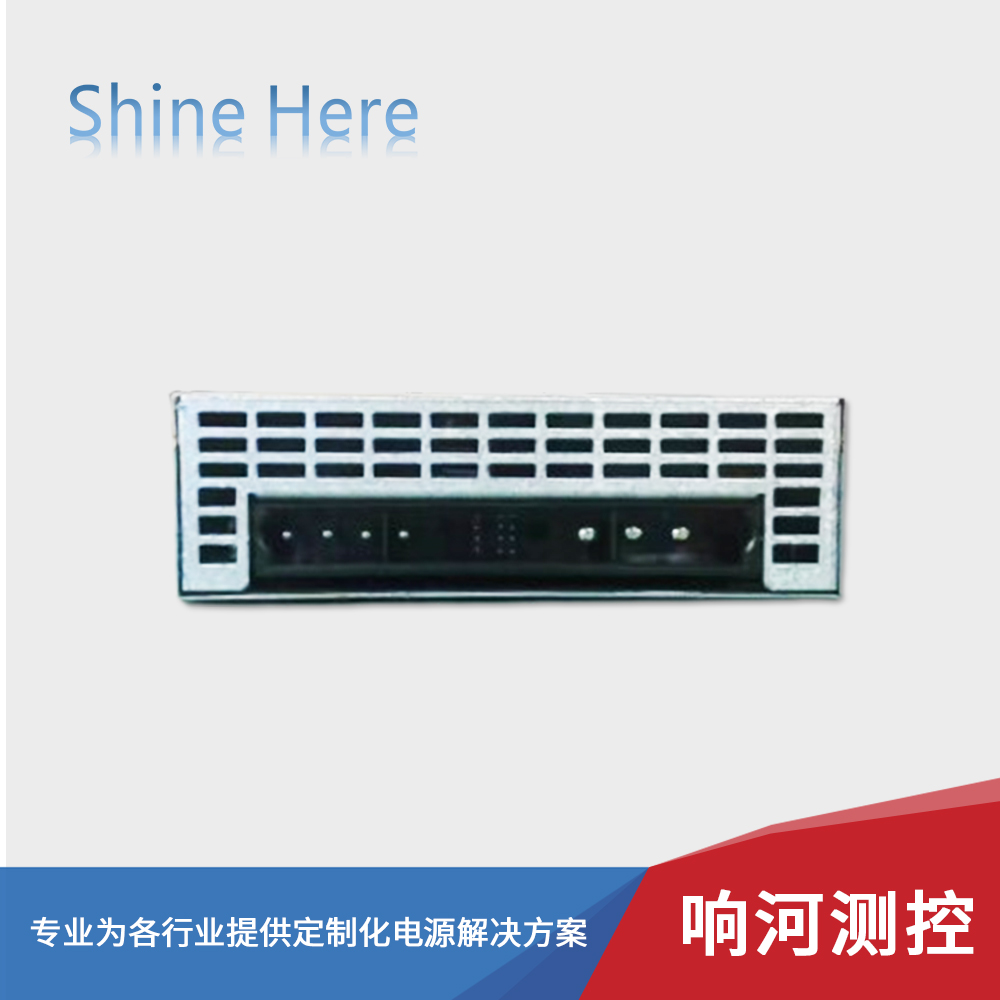

模块接口定义

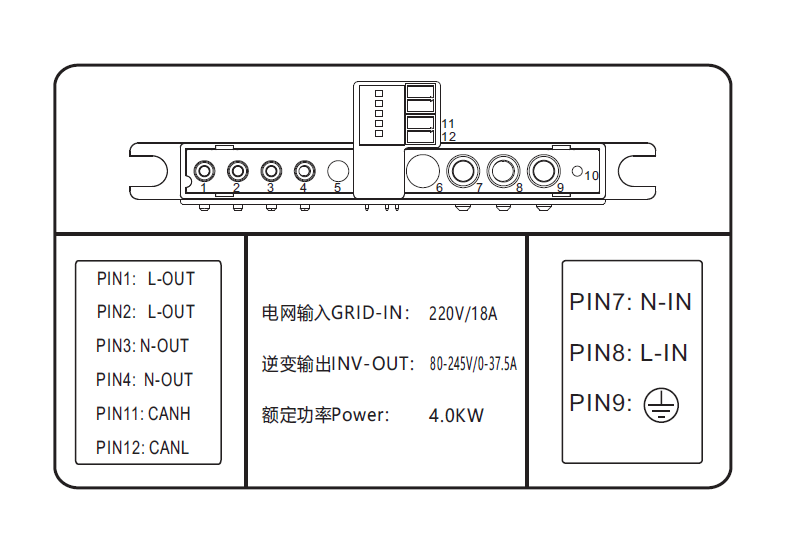

双向电源模块的电网输入端口、逆变输出端口以及通信端口如图所示。
端口类别
位号/引脚
名称
说明
备注
逆变输出端口
1
L-OUT
逆变输出L相
非安全电压接口
2
L-OUT
逆变输出L相
非安全电压接口
3
N-OUT
逆变输出N相
非安全电压接口
4
N-OUT
逆变输出N相
非安全电压接口
电网输入端口
7
N-IN
电网输入N相
非安全电压接口
8
L-IN
电网输入L相
非安全电压接口
9
PE
安全地接口
通讯端口
11
CANH
对外CAN通讯端口
12
CANL
对外CAN通讯端口
功能说明
待机模式
模块处于待机状态，等候上位机的指令。
并网逆变工作模式
逆变侧输入电压在70Vac~240Vac范围内，通过电网侧设置功率向电网提供能量。
离网逆变工作模式
电网侧额定输入电压，逆变侧通过监控调节输出电压等级为负载提供能量。
离网逆变输入电压限功率

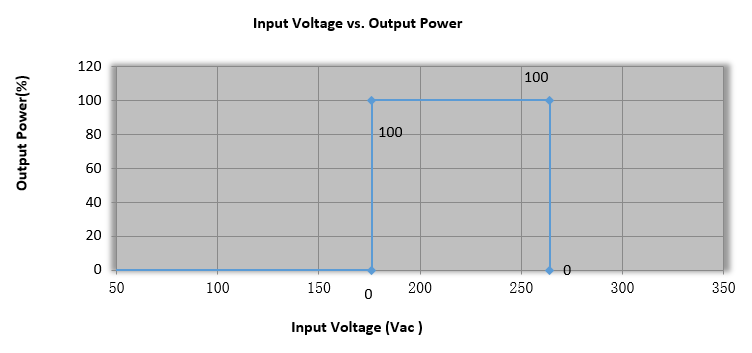

电网侧输入电压在176 Vac～264Vac内可满载输出，当输入电压不在此范围时模块保护。
并网逆变输入电压限功率

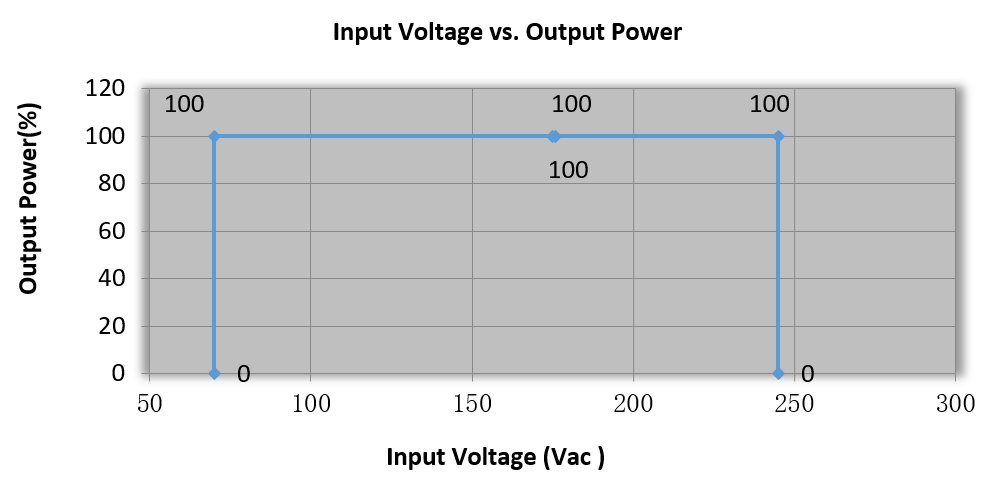

逆变侧输入电压在70Vac~246Vac内可带满载，当输入电压不在此范围时模块保护。
温度限功率

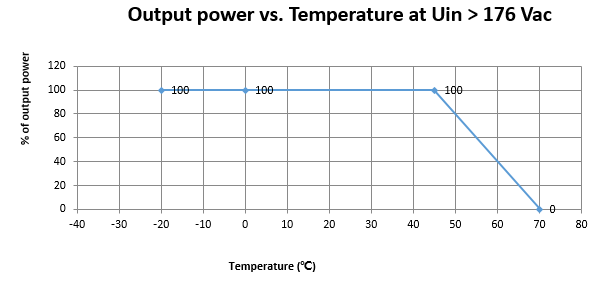

较高环境工作温度70℃，高于45℃后线性降低输出功率。曲线图如下所示。
风扇控制
模块风冷散热，根据环境温度和功率智能调节风扇转速，实现节能和较低静音。
过温保护
环境过温保护点为70℃或者内部温度过高，模块也会保护关机，同时上报故障。
温度恢复后，告警消失，模块处于待机状态，需上位机再次发送开机指令。
后台通讯中断保护
模块发生通讯中断，时间超过30S，模块关机保护，无电压输出。
当模块通讯恢复后，告警消失。
风扇故障保护
风扇发生故障，模块关机，上报告警。
故障消除后，如需重新开机，需要上位机发送待机+关闭AC端口指令，除去故障状态，之后才
能发送指令重新开机。
监控性能
CAN 总线。
下表给出了监控信息列表
上位机控制参数
上位机采集的双向模块信息
l 设置模块开关机
l 设置工作模式
--并网逆变
--离网逆变
--待机
离网逆变参数
l 设置逆变电压
l 设置逆变频率
并网逆变参数
l 设置并网逆变输出功率
l 电网电压
l 电网电流
l 母线电压
l 逆变电压
l 逆变电流
l 风扇转速
l 环境温度
l 告警信息
--风扇故障
--过温故障
--交流输入电压故障
技术参数表
功能模块 型号 XHB-4000T 输出功率 并网逆变输出功率 4000W 离网逆变输出功率 4000W 离网逆变输出电压 100Vac、110Vac、120Vac、220Vac、230Vac、240Vac（可选择） 离网逆变 离网逆变输出频率 50Hz、60Hz（可选择） 输出波形 弦波 效率 Max.90% 并网逆变
并网逆变交流输入电压
90-264Vac
并网逆变交流频率范围
40~70Hz
较大交流输入电流
40A
效率
Max.90%
环境条件
工作温度
－25℃～＋70℃，45℃以上需降额使用
储存温度
－40℃～＋70℃
相对湿度
≤95％RH，无冷凝
冷却方式
强迫风冷
海拔高度
2000m，2000m以上海拔每升高200m较高工作环境降低1℃。
大气压力
79kPa～106kPa
其他
响应时间
Max.8S(上位机下发指令到有输出的时间)
漏电流
Max.3.5mA
绝缘电阻
交流部分对外壳之间的绝缘电阻≥10MΩ
噪音
Max.53dB（1m）
绝缘强度
交流端子对壳体:
1500Vac/50Hz 或者21200Vdc60S，无击穿、无飞弧现象，
稳态漏电流小于10mA；
交流端子对CAN端子：
3000Vac/50Hz 或者4240Vdc60S，无击穿、无飞弧现象，
稳态漏电流小于10mA；
壳体对CAN端子：
500Vac/50Hz 或者710Vdc60S，无击穿、无飞弧现象，
稳态漏电流小于10mA；
接地电阻
接地电阻≤0.1Ω，应能承受电流≥50A
安规
TBD
EMC
EN55032、EN55035、IEC61000-3-2、IEC61000-3-3、FCC
MTBF
250KHrs,25℃，额定输入，80%负载。
重量
Max.4Kg
