H655系列电池模拟器是一款高精度、多通道、双象限可编程电池模拟器。模拟器电流可充可放，支持多种故障模拟，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试。单机8通道，各通道间电气隔离，方便用户串联使用。自带上位机软件操作简单，灵活易用。支持单通道编程操作，多通道编辑操作以及多流程编程操作。
在线客服
扫一扫
产品详情|简述

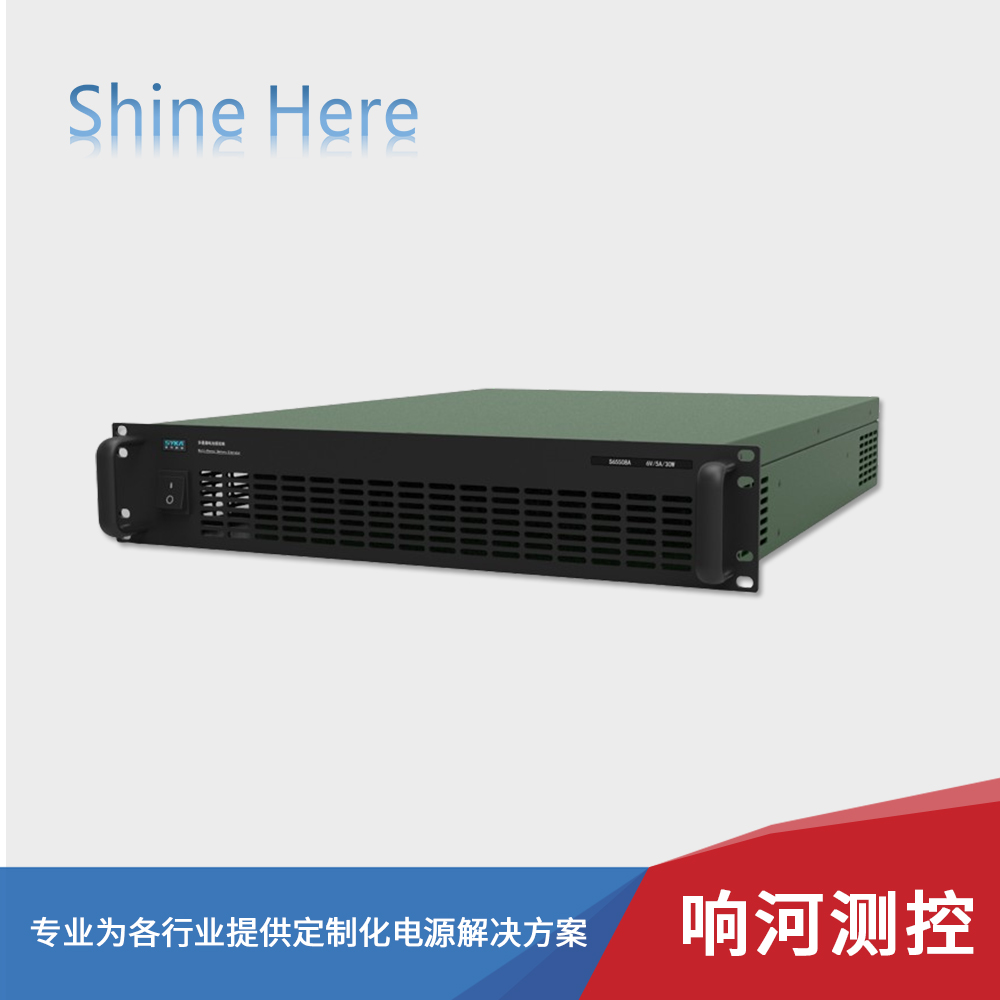

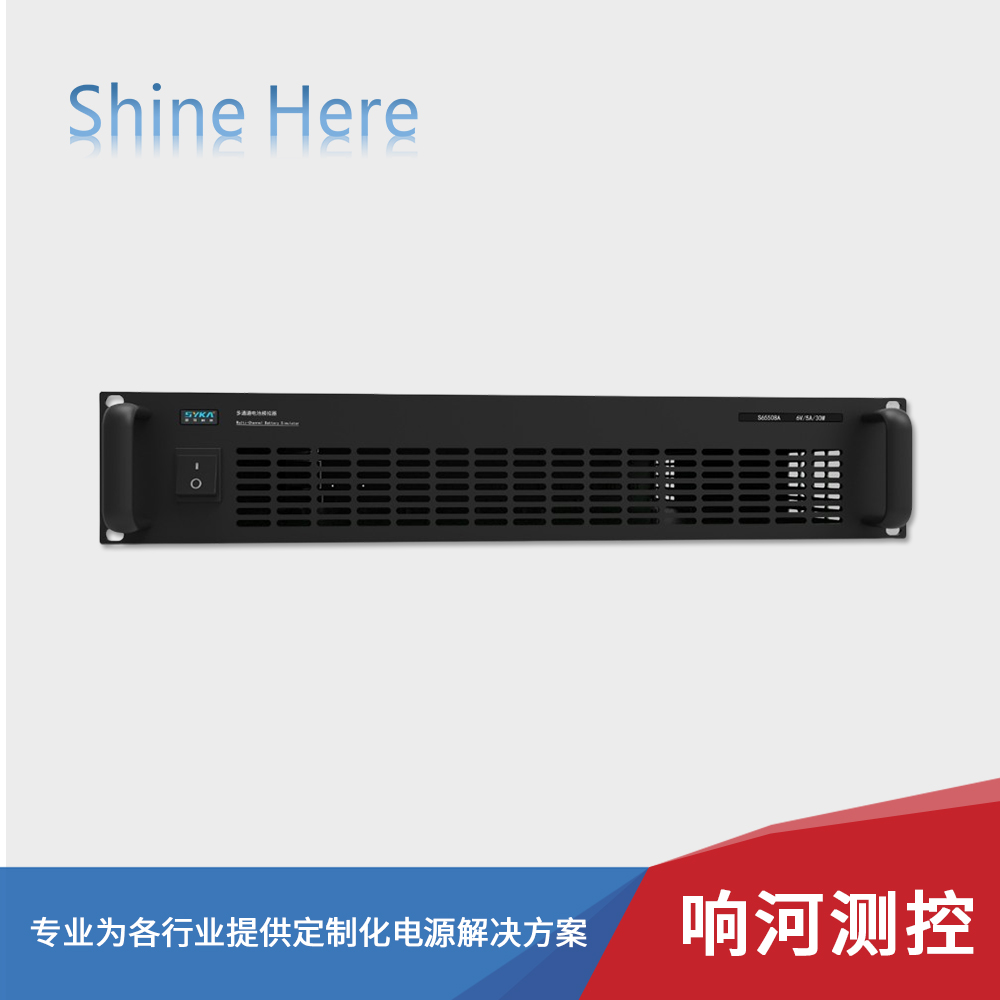

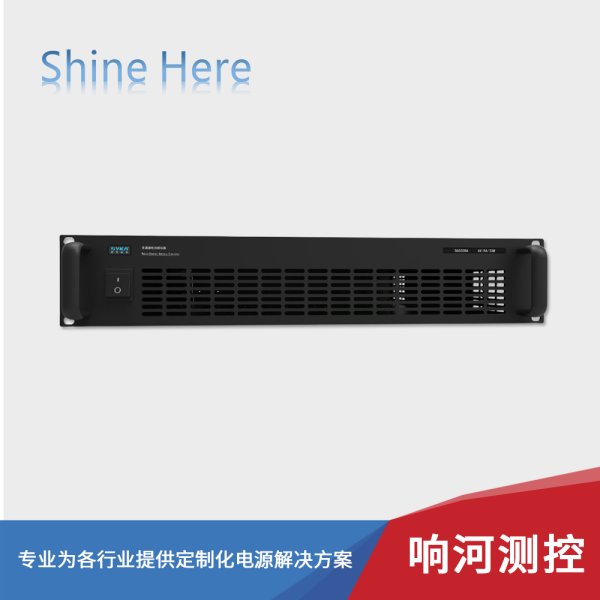

H655系列电池模拟器是一款高精度、多通道、双象限可编程电池模拟器。模拟器电流可充可放，支持多种故障模拟，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试。单机8通道，各通道间电气隔离，方便用户串联使用。自带上位机软件操作简单，灵活易用。支持单通道编程操作，多通道编辑操作以及多流程编程操作。
H655系列采用标准19英寸机箱，2U高度，并提供了双网口和RS485通讯接口，方便集成到研发和产线自动化测试平台，也可单独使用。
|特点
l 电压范围：0～6V/0～15V;
l 电流范围：±1A/±2A/±3A/±5A;
l 四线制接线，输出电压精度高;
l 电压温漂系数小于25ppm/℃;
l 源、载无缝切换，强大的电池特性模拟功能;
l 独特的故障模拟功能，模拟电池掉线，短路，反接等;
l 通道间隔离，可多通道串联使用;
l 专业测试软件，支持数据报表与数据分析;
l RS485和双以太网控制接口;
l 标准19英寸、2U机箱设计，便于机架安装。
|应用领域
n BMS(电池管理系统)测试;
CMS(超容管理系统)测试;
耳机、手机、平板电脑等消费电子测试
电动工具类产品生产测试;
其他各类电子产品供电测试。
|静态功耗测试
H655具备高精度的电压，电流测量。电流精度高达1μA。通过H655为被测产品供电，可直观测试出被测产品在待机状态下静态功耗，筛选出不合格的产品。
|故障模拟功能
单机具备8个输出模拟器通道，每通道内置正/负极短路、正/负极断路、极性反接等功能。通过上位机软件直接控制，省去模拟电池故障的外置矩阵开关部件，为客户节省了空间和宝贵投资。
|订购信息
型号
规格
H655-6-1
6V/1A/6W，8通道
H655-6-3
6V/3A/18W，8通道
H655-6-5
6V/5A/30W，8通道
H655-15-1
15V/1A/15W，8通道
H655-15-2
15V/2A/30W，8通道
|规格表
型号
H65508A-6-1
H65508A-6-3
H65508A-6-5
H65508A-15-1
H65508A-15-2
电压
-6V～6V
-6V～6V
-6V～6V
-15V～15V
-15V～15V
电流
±1A
±3A
±5A
±1A
±2A
功率
6W
18W
30W
15W
30W
输入阻抗
≥3GΩ
≥3GΩ
≥3GΩ
≥3GΩ
≥3GΩ
单台通道数
8
8
8
8
8
较大串联连接
较大串联输出电压不超过1000V，主机间可以串联
电压参数
输出范围
0～6.12V
0～15.3V
输出精度
0.01%+1mV
0.01%+3mV
分辨率
0.1mV
测量精度
0.01%+1mV
0.01%+3mV
分辨率
0.1mV
上升时间
≤10ms
温度系数
25ppm/℃
电流参数(双量程)
量程1
输出范围
-1～1A
-3～3A
-5～5A
-1～1A
-2～2A
测量精度
0.02%+1mA
0.02%+3mA
0.02%+5mA
0.02%+1mA
0.02%+2mA
分辨率
0.1mA
量程2
输出范围
-1～1mA
-1～1mA
-1～1mA
-1～1mA
-1～1mA
测量精度
0.02%+1uA
0.02%+1uA
0.02%+1uA
0.02%+1uA
0.02%+1uA
分辨率
0.1uA
温度系数
50ppm/℃
DVM(数字电压表)
通道数
8CH
测量精度
0.01%F.S.
测量电压范围
-30V～+30V
测量频率
4Hz/s
测量分辨率
0.1mV
输入阻抗
2MΩ
接线端子
插拔式接线端子
温度系数
30ppm/℃
故障模拟（模拟测试故障）
正极断路、负极断路、输出短路、极性反接
其他特性
接线方式
绿色PCB焊接的端子/四线制接线
尺寸
2U/19寸（深度：）
采样频率
≤20ms
通讯接口
LAN、RS485
传输协议
TCP/IP
输入电源
单相AC 220V±10%，50/60Hz
环境特性
工作温度
0～40℃
存储温度
-25℃～60℃
工作湿度
20%rh～85%rh（无结露现象）
存储湿度
＜90%rh（无结露现象）
使用环境
海拔＜2000m，室内使用
|尺寸图
